Промышленные умягчители воды

Соли жёсткости — кальций и магний — дают накипь на теплообменных поверхностях, сокращают срок службы котлов, бойлеров и мембранного оборудования, ухудшают качество продукции на пищевых производствах. Промышленные умягчители воды «АКВАЛАЙН UM» снижают жёсткость методом ионного обмена до требуемого значения. ООО «Первая водная компания» (ПВК) подбирает, изготавливает и вводит в эксплуатацию промышленные умягчители воды производительностью от 1 до 17 м³/ч.

Чем мешает жёсткая вода

Жёсткость измеряется в градусах жёсткости (°Ж) или в миллиграмм-эквивалентах на литр (мг-экв/л) — численно это одно и то же. СанПиН допускает для питьевой воды до 7 мг-экв/л, но технологические требования обычно жёстче: для питательной воды паровых котлов счёт идёт на сотые доли.

• Теплоэнергетика. Накипь имеет теплопроводность в десятки раз ниже стали. Слой в 1 мм увеличивает расход топлива на несколько процентов, а на паровых котлах ведёт к перегреву и повреждению труб.
• Мембранное оборудование. Соли жёсткости выпадают на поверхности мембран обратного осмоса — падает производительность, растут перепад давления и частота химических промывок.
• Пищевые производства. Жёсткость влияет на вкус продукта и на работу технологического оборудования.
• ЖКХ и жилые объекты. Накипь в водогрейном оборудовании, перерасход моющих средств, претензии жильцов.

Устройство и принцип работы фильтра умягчения «АКВАЛАЙН UM»

Автоматический фильтр умягчения — это скорый напорный фильтр. Он состоит из корпуса (1) из стеклопластика, ламинированного полиэтиленом изнутри, фильтрующей засыпки (2), дренажно-распределительного устройства (3 и 10), автоматического клапана управления (4), бака приготовления регенерационного раствора (5) с таблетированной солью (9), подводящего (6), отводящего (7) и дренажного (8) трубопроводов из высокопрочного пластика.

Исходная вода поступает через подводящий трубопровод (6) в корпус фильтра и проходит слой засыпки сверху вниз. В слое ионообменной смолы происходит замещение: ионы кальция (Ca²⁺) и магния (Mg²⁺) из воды переходят в смолу, а в воду выделяются безвредные ионы натрия (Na⁺). Умягчённая вода через нижнее распределительное устройство (10) поднимается по водоподъёмной трубе (3) и через клапан управления (4) уходит потребителю по отводящему трубопроводу (7).

Работа полностью автоматизирована клапаном управления — постоянное присутствие персонала не требуется.

Регенерация

Ёмкость смолы по солям жёсткости конечна. Когда она исчерпана, клапан управления по заданной программе — по времени или по объёму пропущенной воды — переводит фильтр в режим регенерации. Через соединительную трубку (11) из солевого бака (5) в корпус подаётся раствор поваренной соли (NaCl): ионы натрия вытесняют накопленные кальций и магний обратно в раствор, который сбрасывается в дренаж. После отмывки фильтр возвращается в рабочий режим.

Отсюда два практических требования к объекту: наличие дренажа, способного принять залповый сброс регенерационного раствора, и запас таблетированной соли. Расход соли считается при подборе и входит в эксплуатационные затраты.

Как подбирается установка умягчения

Типоразмер определяется не только расходом воды, но и жёсткостью: чем она выше, тем быстрее вырабатывается смола и тем чаще идут регенерации. Для расчёта нужны:

1. Жёсткость исходной воды, мг-экв/л, по протоколу анализа.
2. Требуемая жёсткость на выходе — норматив или технологическое требование.
3. Производительность, м³/ч, с учётом пиковых часов.
4. Суточный расход воды — от него зависит межрегенерационный период.
5. Содержание железа и марганца. Железо отравляет ионообменную смолу, поэтому при его превышении перед умягчением ставится обезжелезивание.
6. Наличие дренажа и его пропускная способность.

Если требуется непрерывная подача умягчённой воды без перерыва на регенерацию, применяется схема из двух фильтров, работающих попеременно.

Умягчение, обессоливание или обратный осмос: что выбрать

Это разные задачи, и путать их дорого.

• Умягчение (ионный обмен) убирает только соли жёсткости. Общее солесодержание при этом не снижается — кальций и магний замещаются натрием. Метод экономичен и подходит, когда задача именно в накипи.
• Обессоливание и деминерализация снижают общее солесодержание. Промышленно это решается обратным осмосом: мембрана задерживает 95–98 % растворённых солей.
• Связка обеих технологий применяется, когда осмос работает по жёсткой воде: умягчение или дозирование антискаланта защищает мембраны от выпадения солей и продлевает их ресурс.

Практическое правило: если нужно убрать накипь — умягчение; если нужна вода низкой минерализации — обратный осмос; если исходная вода жёсткая, а нужна деминерализованная — обе ступени последовательно.

Обессоливание воды: методы и когда какой применяют

Установка обессоливания воды строится по одной из трёх схем, и выбор определяется требуемым остаточным солесодержанием и объёмом потребления.

• Ионообменное обессоливание — последовательность H-катионитового и OH-анионитового фильтров. Катионит замещает все катионы на водород, анионит связывает анионы; на выходе солесодержание — единицы мг/л. Схема требует хранения кислоты и щёлочи для регенерации, поэтому на новых объектах уступает мембранной.
• Мембранное обессоливание на обратном осмосе — основной промышленный метод сегодня. Одна ступень снижает солесодержание на 95–98 %, двухступенчатая схема даёт остаток менее 5 мг/л. Реагенты нужны только для промывки мембран.
• Доочистка на фильтре смешанного действия (ФСД) или электродеионизация — ставится после осмоса, когда нужна вода высокой чистоты: котлы высокого давления, электроника, фармацевтика, лаборатории.

Термины «обессоливание» и «деминерализация» в отрасли означают одно и то же — снижение общего солесодержания. Не путать с деминерализованной водой в канистрах, которую продают для утюгов и систем отопления: это готовый продукт, а не оборудование.

Для подбора установки обессоливания нужен полный химический анализ воды: общее солесодержание, состав по ионам, требуемая производительность и допустимое остаточное солесодержание на выходе.

Где применяются промышленные умягчители воды

• Котельные и тепловые пункты — подпиточная вода систем отопления.
• ТЭЦ и объекты энергетики — подготовка питательной воды.
• Пищевые производства — технологическая вода стабильного состава.
• ЖКХ, многоквартирные дома и жилые комплексы.
• Предподготовка перед мембранными установками.

Пример из практики: на объекте ЖК Одинбург установки умягчения АКВАЛАЙН UM 3072 работают в связке с аэрацией — в исходной воде были превышены и железо, и жёсткость.

Промышленные умягчители воды «АКВАЛАЙН UM»: модельный ряд и цены

Цифры в обозначении модели — типоразмер корпуса в дюймах: UM 1054 соответствует диаметру 10″ и высоте 54″. От диаметра зависит площадь фильтрования, от объёма катионита — межрегенерационный период.

Промышленные умягчители «АКВАЛАЙН UM» на объектах

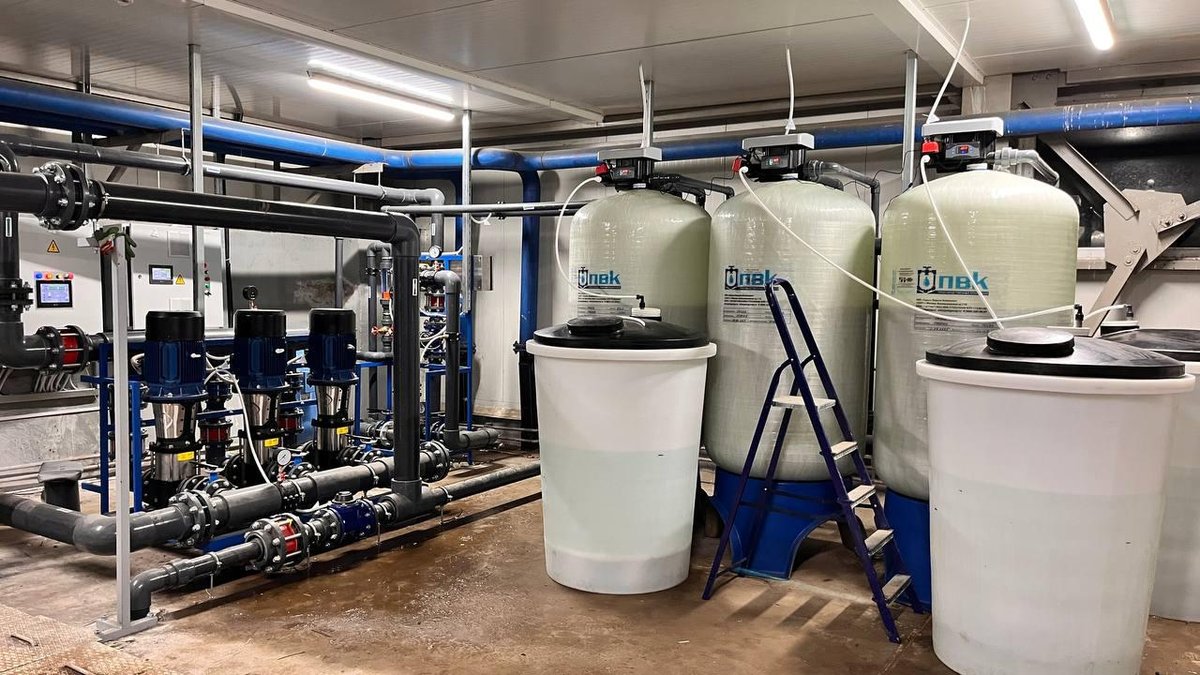

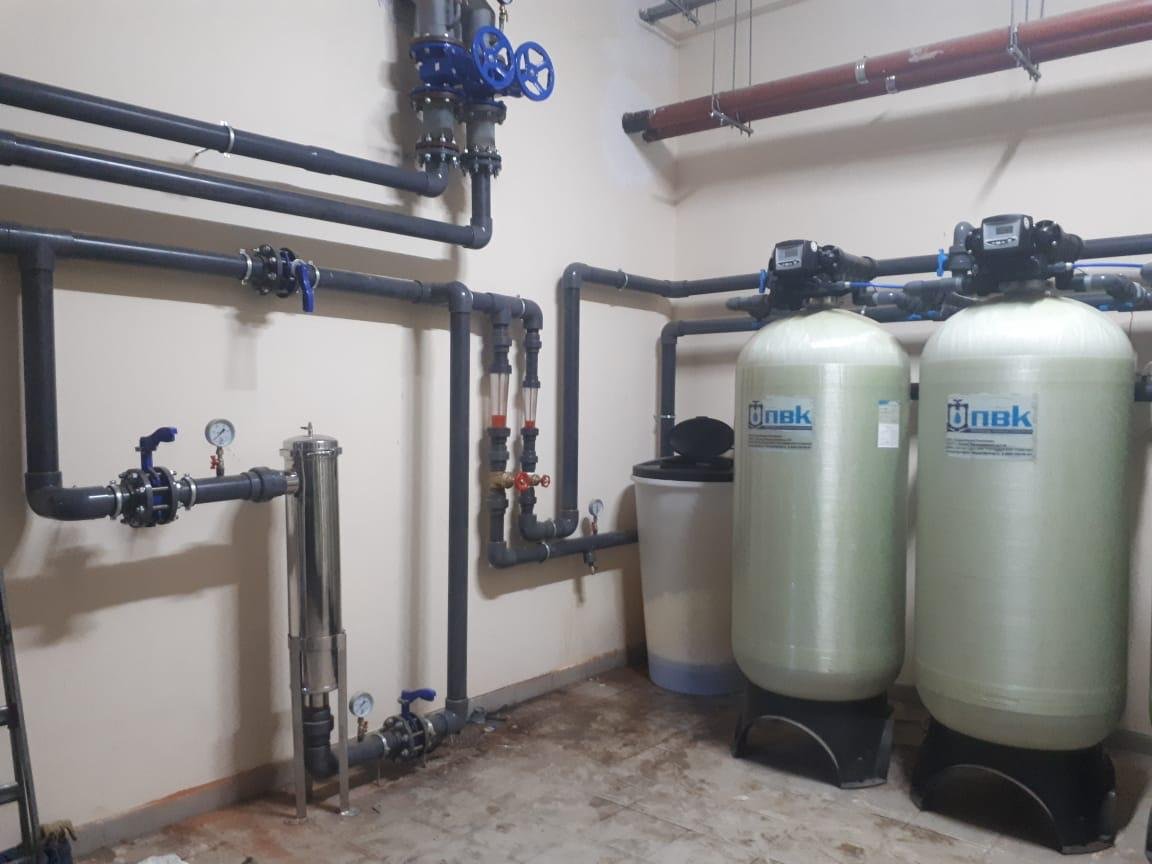

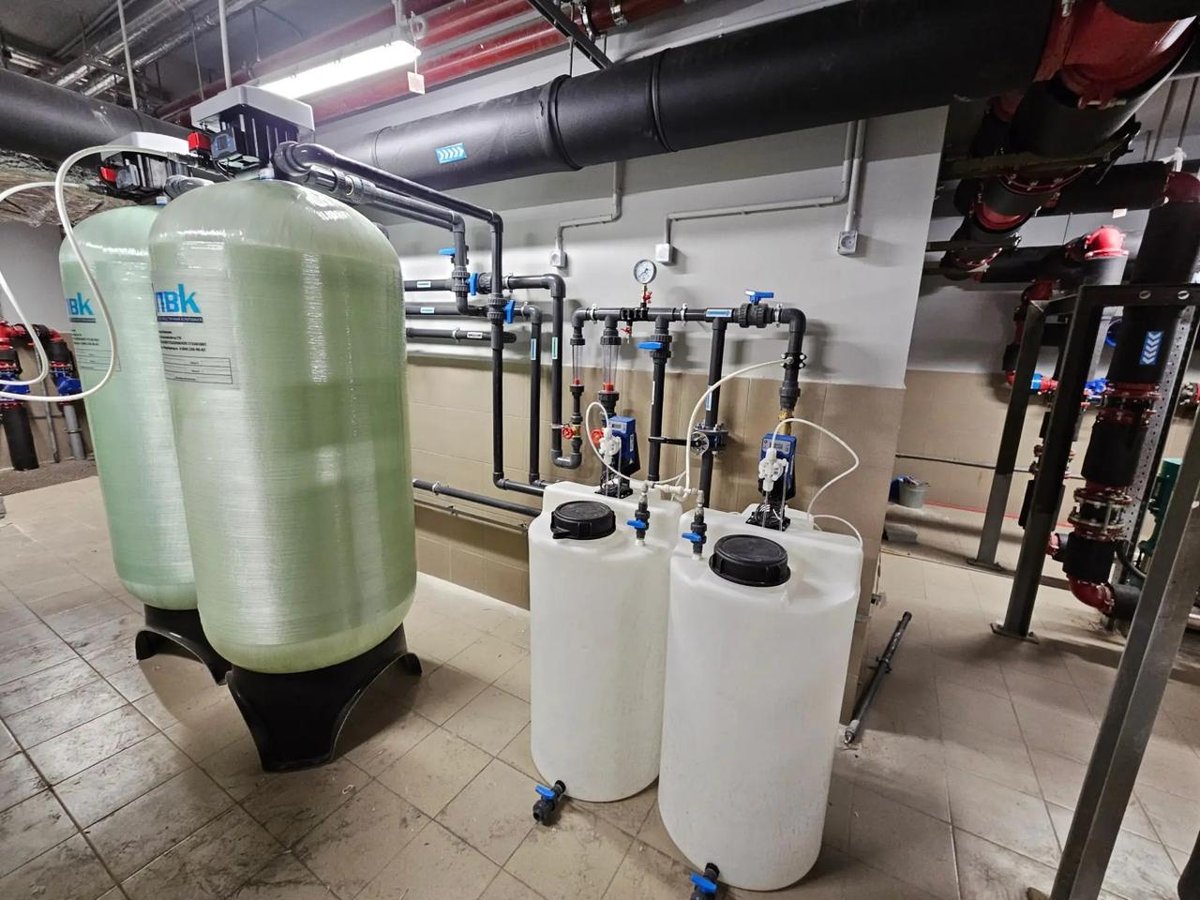

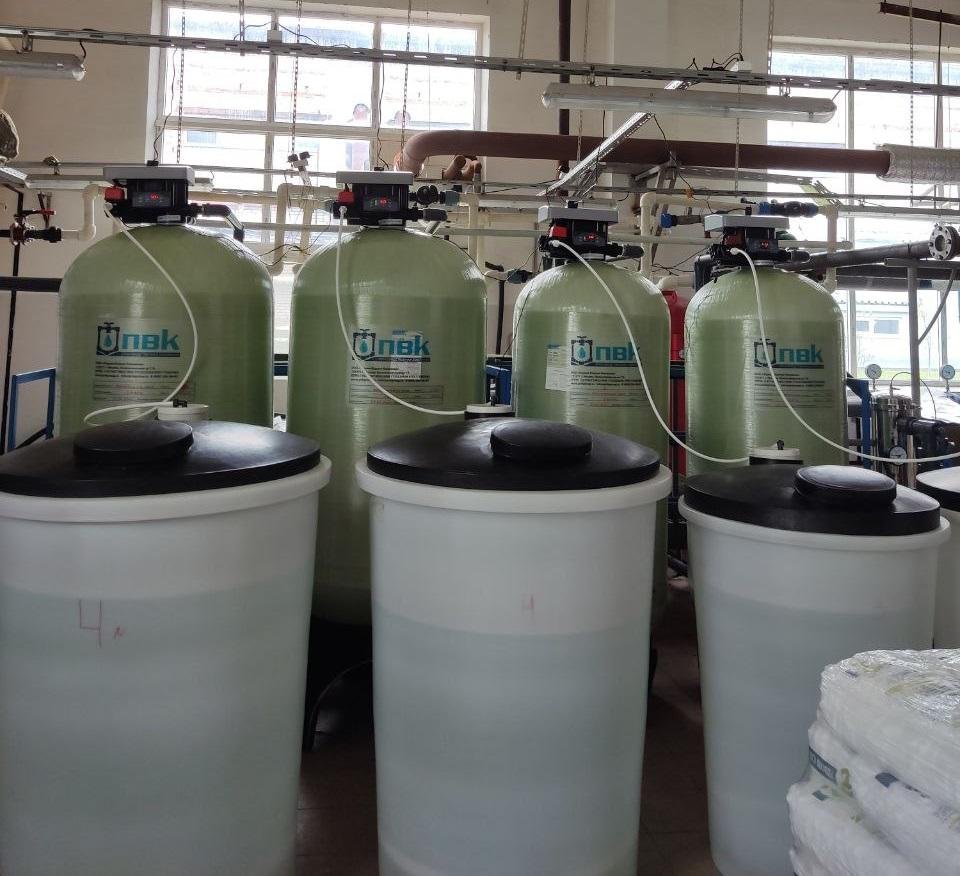

Фильтры умягчения воды ПВК в котельных, ИТП и на производствах: от двухколонной установки с солевым баком до батареи из четырёх–пяти колонн с насосной станцией и дозированием реагентов.

Промышленный умягчитель воды: чем отличается от бытового

Технология одна — ионный обмен, но условия работы разные, и оборудование это различие отражает.

Процесс, лежащий в основе, в отраслевой документации называют натрий-катионированием: ионообменный фильтр насыщен катионитом в натриевой форме, и при прохождении воды ионы кальция и магния замещаются на натрий. Отсюда и второе название оборудования — натрий-катионитовый фильтр.

Непрерывная подача: схема из двух колонн

Во время регенерации одиночный фильтр воду не подаёт. Для предприятий, где остановка недопустима, применяется схема из двух параллельных колонн: пока одна восстанавливает ёмкость смолы, вторая работает. Переключение выполняет клапан управления автоматически, по объёму пропущенной воды.

Солевой бак и расход реагента

Регенерация идёт раствором поваренной соли из солевого бака. Его объём подбирается под типоразмер фильтра и определяет, как часто персоналу придётся досыпать таблетированную соль. Расход соли на цикл считается при подборе и входит в эксплуатационные затраты наравне с расходом воды на промывку.

Где применяются на предприятиях

Промышленные умягчители ставят там, где соли жёсткости бьют по оборудованию или по продукту: в котельных и на объектах ТЭЦ — для питательной и подпиточной воды, на пищевых производствах — для технологической воды, в ЖКХ и на жилых комплексах, а также как ступень предподготовки перед обратным осмосом — она защищает мембраны от выпадения солей при концентрировании.

Управляющие клапаны и комплектация

Управляющий клапан — та часть умягчителя, которая определяет режим работы и фактический расход соли. В комплектацию установок входят клапаны Clack, Runxin и Fleck: они управляют фильтроциклом, запускают регенерацию и переключают потоки между рабочим режимом и промывкой.

Клапан бывает двух исполнений. Таймерный запускает регенерацию по расписанию, независимо от того, сколько воды прошло. Счётчиковый отслеживает объём и регенерирует смолу по факту выработки — на объектах с неравномерным водопотреблением это заметно снижает количество соли и сточных вод. В таблице моделей исполнение обозначено буквами «Т» и «Е».

Подробно о принципе ионного обмена, видах смол, натрий-катионировании и расходе соли — на странице ионообменные фильтры для умягчения воды.

Как выбрать типоразмер

Подбор идёт от двух величин: жёсткости исходной воды и расхода объекта. Их произведение даёт солевую нагрузку, от которой зависит объём катионита и размер солевого бака. В зависимости от режима работы выбирается схема: одиночный фильтр — там, где допустим перерыв на регенерацию, спаренная установка непрерывного действия — там, где мягкая вода нужна круглосуточно.

Технические характеристики каждого типоразмера — производительность, объём катионита, габариты корпуса и объём бака для соли — приведены в таблице моделей выше.

Защита оборудования и смежные ступени

Умягчение защищает от накипи котлы, теплообменники, бойлеры и технологические линии: снижение жёсткости напрямую продлевает межремонтный интервал теплового оборудования. Смола чувствительна к окислителям и органике, поэтому перед умягчителем ставится угольная сорбционная ступень, а при наличии железа — обезжелезивание: железо необратимо отравляет катионит.

Ионообменное умягчение используется как ступень водоочистки, которая удаляет соли жёсткости, но не меняет прочие свойства воды: солесодержание и органика остаются прежними. Преимущество перед безреагентными способами — предсказуемый результат по жёсткости на выходе. В комплект установки входят фильтр, солевой бак и управляющий клапан, а скорость фильтрации задаётся типоразмером корпуса.

Проектирование, монтаж и сервисное обслуживание

ПВК ведёт объект целиком: подбор по анализу воды, проектирование узла умягчения, поставку, монтаж и пусконаладку на площадке. На оборудование действует гарантия производителя, на поставляемые материалы и комплектующие предоставляются сертификаты соответствия.

После запуска остаётся сервисное обслуживание: контроль расхода соли, ревизия управляющего клапана и проверка качества смолы, поставка расходных материалов и запчастей, ревизия по регламенту. Фактический срок службы ионообменной смолы определяется не паспортом, а тем, соблюдается ли режим эксплуатации и вовремя ли обслуживается оборудование.

Частые вопросы

Меняется ли вкус воды после умягчения?
Ионный обмен замещает кальций и магний натрием, поэтому общая минерализация сохраняется, но привкус может измениться. Если требуется снизить и солесодержание, нужен обратный осмос.

Сколько соли расходует установка?
Зависит от жёсткости исходной воды, объёма катионита и частоты регенераций. Расход рассчитывается при подборе и указывается в коммерческом предложении.

Убирает ли умягчитель железо?
Частично и с последствиями: железо забивает ионообменную смолу и сокращает её ресурс. При превышении по железу сначала ставится обезжелезивание, затем умягчение.

Как часто менять смолу?
При корректной предподготовке и соблюдении режима регенераций ионообменная смола служит несколько лет. Ресурс резко падает, если на неё идёт вода с железом или свободным хлором.

Можно ли обойтись без сброса в канализацию?
Регенерационный раствор требует сброса. При отсутствии канализации схема прорабатывается отдельно — вплоть до узла обезвоживания промывных вод, как это сделано на объекте СПК Петровский.

Заказать промышленный умягчитель воды

Пришлите протокол анализа воды и требуемую производительность — подберём типоразмер, рассчитаем расход соли и подготовим коммерческое предложение. Телефон 8 800 250-96-87, заявка на странице контакты.
