Ионообменный фильтр для умягчения воды заменяет в воде ионы кальция и магния на натрий и тем самым убирает причину накипи. Это основной способ подготовки воды для паровых и водогрейных котлов, теплообменников, пищевых линий и предподготовки перед обратным осмосом. ООО «Первая водная компания» (ПВК) изготавливает ионообменные фильтры «АКВАЛАЙН UM» производительностью от 1 до 17 м³/ч, поставляет катионит и таблетированную соль, выполняет монтаж и пусконаладку.
Как работает ионообменный фильтр
Рабочий элемент фильтра — слой ионообменной смолы (катионита) в напорном корпусе. Смола представляет собой гранулы полимера с закреплёнными на них подвижными ионами натрия. Когда вода проходит через слой, ионы кальция и магния, которые образуют накипь, закрепляются на смоле, а в воду переходит эквивалентное количество натрия. Солевой состав воды в целом не меняется, меняется только его форма: соли жёсткости заменяются натриевыми, которые при нагреве не выпадают в осадок.
Этот процесс называется натрий-катионированием. Ёмкость смолы конечна: после пропуска расчётного объёма воды катионит исчерпан, и фильтр переводится на регенерацию. Через слой прокачивается раствор поваренной соли, ионы натрия вытесняют накопленные кальций и магний в дренаж, и смола снова готова к работе. Цикл повторяется годами, сама смола при правильной эксплуатации служит 5–8 лет.
Виды ионообменных фильтров
| Тип | Смола | Регенерант | Что удаляет | Где применяется |
|---|---|---|---|---|
| Na-катионитовый (умягчитель) | сильнокислотный катионит в Na-форме | раствор NaCl | кальций, магний (жёсткость) | котельные, ГВС, теплообменники, предподготовка осмоса |
| H-катионитовый | катионит в H-форме | кислота | все катионы, снижает щёлочность | обессоливание в паре с анионитом |
| OH-анионитовый | анионит | щёлочь | сульфаты, хлориды, кремний | вторая ступень химического обессоливания |
| Фильтр смешанного действия (ФСД) | смесь катионита и анионита | кислота + щёлочь | остаточные соли до 0,1 мкСм/см | доочистка после осмоса, глубокообессоленная вода |
| Комбинированная загрузка | катионит + ионообменная смесь | раствор NaCl | жёсткость, железо, марганец, органика | скважинная вода с несколькими превышениями |
Для промышленных объектов в подавляющем большинстве задач достаточно натрий-катионирования: оно снимает жёсткость до 0,05–0,1 мг-экв/л и не требует работы с кислотой и щёлочью. Химическое обессоливание в две ступени сегодня вытесняется обратным осмосом: мембрана убирает 96–99 % солей без реагентов, а ионообменный фильтр остаётся ступенью предподготовки или доочистки.
Устройство фильтра «АКВАЛАЙН UM»

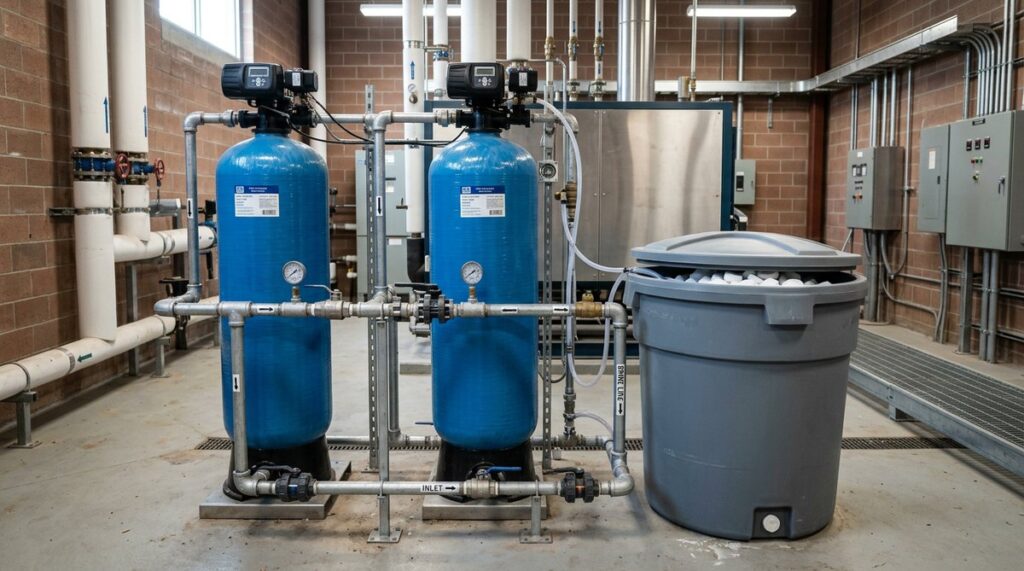

Фильтр состоит из корпуса из стеклопластика с внутренним слоем полиэтилена, слоя катионита на подложке из гравия, верхнего и нижнего дренажно-распределительных устройств, автоматического клапана управления и солевого бака с солерастворителем. Корпус рассчитан на давление до 8 бар, клапан управления — на температуру воды до 40 °C.
Клапан управления определяет режим работы. Исполнение «Т» запускает регенерацию по таймеру, исполнение «Е» — по счётчику пропущенной воды. Для объектов с неравномерным водопотреблением счётчиковое управление снижает расход соли и объём сточных вод на 20–30 %, поскольку регенерация идёт по факту выработки ёмкости, а не по календарю. Применяются клапаны Clack, Runxin и Fleck.
Модельный ряд ионообменных фильтров
Ниже — типоразмеры, закрывающие расходы от 1 до 17 м³/ч. Полная таблица с объёмом солевого бака и ценами на все 26 исполнений — на странице промышленные умягчители воды.
| Модель | Производительность, м³/ч | Объём катионита, л | Высота/диаметр, мм | Цена у.е. (T / E) |
|---|---|---|---|---|
| АКВАЛАЙН UM 1054 | 1,5 | 50 | 1 600/260 | 405 / 440 |
| АКВАЛАЙН UM 1354 | 2,5 | 75 | 1 600/334 | 520 / 555 |
| АКВАЛАЙН UM 1465 | 3 | 100 | 1 860/360 | 740 / 775 |
| АКВАЛАЙН UM 1665 | 4 | 125 | 1 860/410 | 910 / 945 |
| АКВАЛАЙН UM 1865 | 5 | 150 | 2 220/480 | 1 165 / 1 200 |
| АКВАЛАЙН UM 2162 | 6 | 200 | 2 290/543 | 1 905 / 1 940 |
| АКВАЛАЙН UM 2472 | 8 | 300 | 2 430/622 | 2 455 / 2 490 |
| АКВАЛАЙН UM 3072 | 12 | 400 | 2 430/772 | 3 475 / 3 510 |
| АКВАЛАЙН UM 3672 | 17 | 550 | 2 430/927 | 4 355 / 4 390 |
Цены указаны в у.е., оплата в рублях по курсу на день выставления счёта. В стоимость входят корпус с загрузкой, клапан управления и солевой бак.
Ионообменная смола: выбор и ресурс
Для умягчения применяется сильнокислотный катионит гелевого типа — Purolite C100E, Lewatit S1567 или их аналоги пищевого класса с гигиеническим сертификатом. Обменная ёмкость промышленных марок — 1,8–2,0 г-экв/л. От неё и от жёсткости исходной воды считается фильтроцикл: объём воды, который фильтр умягчит между регенерациями.
Смолу разрушают три вещи: хлор (окисляет матрицу), железо (осаждается в порах и «отравляет» смолу) и взвеси (забивают слой). Поэтому перед ионообменным фильтром обязательна механическая очистка, а при железе выше 0,3 мг/л — обезжелезивание. На городском водопроводе с хлорированием впереди ставится угольный фильтр.
Расход соли и сточные воды
На регенерацию расходуется 100–150 г таблетированной соли на грамм-эквивалент удалённой жёсткости. Для фильтра на 5 м³/ч при жёсткости 7 мг-экв/л это порядка 25–30 кг соли в сутки при круглосуточной работе. Регенерационный раствор и отмывочная вода сбрасываются в дренаж залпом: объект должен иметь канализацию, рассчитанную на 4–6 объёмов загрузки за цикл.
Если водопотребление непрерывное, ставятся два фильтра в параллель: пока один регенерируется, второй подаёт воду. Такая схема из двух колонн с общим солевым баком — стандарт для котельных и производств без резервуара умягчённой воды.
Что нужно для подбора
- Анализ воды — общая жёсткость, железо, марганец, окисляемость, хлор.
- Производительность, м³/ч, и режим водопотребления: суточный график, наличие накопительной ёмкости.
- Требование к остаточной жёсткости — для водогрейного котла 0,1–0,5 мг-экв/л, для парового по режимной карте.
- Условия площадки — дренаж, электропитание 220 В, место под солевой бак.
Где применяются ионообменные фильтры
Основной потребитель — котельные и ТЭЦ, где жёсткость определяет ресурс поверхностей нагрева. Далее — предподготовка перед промышленным обратным осмосом, пищевые производства, прачечные, системы ГВС в ЖКХ. На водоканале г. Мелеуз ионообменные фильтры работают в паре с обратным осмосом на питательной воде паровой котельной.
Проектирование, монтаж и сервисное обслуживание
ПВК выполняет расчёт фильтроцикла и расхода соли, проектирование узла умягчения, поставку оборудования и катионита, монтаж и пусконаладку с настройкой клапана управления под фактическую жёсткость. На фильтры действует гарантия производителя, на смолу и соль — сертификаты соответствия. Сервисный договор включает контроль остаточной жёсткости, поставку соли, ревизию клапана и замену смолы по ресурсу.
Купить ионообменный фильтр в Москве: условия поставки
- Сроки. Фильтры «АКВАЛАЙН UM» до 5 м³/ч собираются на нашем производстве за 5–10 рабочих дней, крупные типоразмеры и двухколонные схемы — 2–4 недели.
- Комплект: корпус с катионитом, клапан управления, солевой бак, обвязка; по запросу — байпас, манометры, пробоотборники.
- Доставка по Москве и области своим транспортом, в регионы — транспортными компаниями; отгружаем с загрузкой в корпусе или отдельно.
- Оплата по счёту с НДС, для юридических лиц; цены в у.е. пересчитываются в рубли на день выставления счёта.
- Документы: паспорт установки, сертификат соответствия, гигиенический сертификат на катионит, инструкция по пуску.
- Гарантия на установку 12 месяцев, на монтаж и пусконаладку ПВК — гарантия на работы.
Частые вопросы
Чем ионообменный фильтр отличается от умягчителя?
Это одно и то же оборудование: умягчитель — ионообменный фильтр с катионитом в натриевой форме. Термин «ионообменный» шире и включает также фильтры для обессоливания и удаления нитратов.
Можно ли пить умягчённую воду?
Да, ионный обмен не делает воду непригодной для питья, но добавляет натрий пропорционально удалённой жёсткости. Для питьевого водоснабжения обычно умягчают часть потока и смешивают.
Как часто менять смолу?
При защите от хлора и железа — раз в 5–8 лет. Признак износа — сокращение фильтроцикла при той же жёсткости и прежней дозе соли.
Нужна ли смола пищевого класса?
Для питьевой воды и пищевых производств — да, с гигиеническим сертификатом. Для технической воды котельной допустимы технические марки.
Заказать ионообменный фильтр
Пришлите анализ воды и требуемую производительность — рассчитаем типоразмер, фильтроцикл и расход соли, подготовим коммерческое предложение. Телефон 8 800 250-96-87, заявка на странице контакты.
Смежные ступени: промышленные умягчители воды, промышленный обратный осмос, фильтры обезжелезивания.
