Самопромывной фильтр — фильтр грубой очистки воды, который очищает свою сетку без разборки и без остановки подачи: при засорении открывается дренажный клапан, и поток воды смывает осадок с сетки в канализацию. Это стандарт первой ступени для промышленных объектов, где воду нельзя отключить на обслуживание. ООО «Первая водная компания» (ПВК) применяет самопромывные фильтры для воды с ручной, полуавтоматической и автоматической промывкой, DN 20–300, тонкость очистки 50–500 мкм, в составе своих систем водоподготовки — с монтажом и пусконаладкой.
Принцип работы самопромывного фильтра
В рабочем режиме вода проходит через цилиндрическую сетку, частицы остаются на её внутренней поверхности. Когда перепад давления на фильтре вырастает до заданного (обычно 0,3–0,5 бар) или по таймеру, контроллер открывает дренажный клапан. Часть потока с высокой скоростью проходит через сетку в обратном направлении или вдоль неё через сопла-коллекторы и уносит осадок в дренаж. Промывка длится 10–40 секунд, расход воды на неё — 1–3 % от производительности. Подача воды потребителю при этом не прерывается.
Различия между моделями — в способе промывки: обратный поток через всю сетку, вращающиеся сопла с всасыванием осадка, щётки. Для воды с песком и окалиной надёжнее сопловые и щёточные конструкции, для воды с илом и органикой достаточно обратной промывки.
Виды самопромывных фильтров
| Исполнение | Запуск промывки | Диаметр | Тонкость | Питание | Где применяется |
|---|---|---|---|---|---|
| Ручной промывной | поворот крана оператором | DN 20–50 | 100–300 мкм | нет | ввод в здание, небольшие расходы |
| Полуавтоматический | по перепаду, клапан открывает оператор | DN 25–100 | 100–300 мкм | нет | объекты с дежурным персоналом |
| Автоматический с обратной промывкой | контроллер: перепад давления / таймер | DN 50–200 | 50–500 мкм | 220 В | котельные, ВЗУ, ЦТП |
| Автоматический сопловый / щёточный | контроллер, привод сканера | DN 50–300 | 50–200 мкм | 220/380 В | поверхностные источники, оборотные системы |
| Дисковый самопромывной | контроллер, обратный поток | DN 50–150 | 20–200 мкм | 220 В | перед ультрафильтрацией и осмосом |
Чем самопромывной фильтр лучше сетчатого и картриджного
У обычного сетчатого фильтра сетку промывают вручную с остановкой потока, у картриджного — меняют расходник. Самопромывной фильтр снимает обе проблемы: остановка не нужна, расходников нет, сетка из нержавеющей стали служит годами. Разница в цене окупается там, где сетчатый фильтр приходится чистить чаще раза в месяц или где остановка подачи означает остановку производства.
| Критерий | Самопромывной | Сетчатый ручной | Картриджный |
|---|---|---|---|
| Остановка подачи на обслуживание | нет | да | да |
| Расходные материалы | нет | нет | картриджи |
| Участие персонала | нет при автоматике | регулярно | регулярно |
| Тонкость очистки | 50–500 мкм | 100–1 000 мкм | 1–100 мкм |
| Расход воды на промывку | 1–3 % | нет | нет |
| Стоимость владения за 5 лет | низкая | средняя (трудозатраты) | высокая (картриджи) |
Типоразмеры самопромывных фильтров, которые мы применяем
Закладываем такие фильтры под расход от 3 до 400 м³/ч. Ниже — типовой ряд по диаметрам; исполнение (ручное, автоматическое, с приводом), материал корпуса и ячейка сетки выбираются под воду объекта, а стоимость входит в смету системы. Отдельно от систем очистки воды фильтры, как правило, не поставляем.
| Исполнение | DN | Расход, м³/ч | Ячейка, мкм | Корпус | Промывка |
|---|---|---|---|---|---|
| Ручной промывной муфтовый | 20–32 | 3–8 | 100–300 | латунь | краном, без остановки |
| Ручной промывной муфтовый | 40–50 | 8–20 | 100–300 | латунь, нерж. сталь | краном, без остановки |
| Автоматический с обратной промывкой | 50–80 | 20–50 | 100–500 | нерж. сталь | контроллер, по перепаду / таймеру |
| Автоматический с обратной промывкой | 100–150 | 50–150 | 100–500 | нерж. сталь, сталь с покрытием | контроллер, по перепаду / таймеру |
| Автоматический сопловый (сканер) | 100–200 | 60–250 | 50–200 | нерж. сталь, сталь с покрытием | привод сканера, по перепаду |
| Автоматический сопловый (сканер) | 250–300 | 250–400 | 50–200 | сталь с покрытием | привод сканера, по перепаду |
| Дисковый автоматический | 50–150 | 10–120 | 20–200 | полимер, нерж. сталь | обратный поток, батарея дисков |
Что нужно для подбора
- Расход, м³/ч, включая пиковый, и диаметр трубопровода.
- Содержание взвешенных веществ, мг/л, и их характер — песок, окалина, ил, водоросли.
- Требуемая тонкость очистки — по следующей ступени: 100–200 мкм перед загрузочными фильтрами, 50–100 мкм перед ультрафильтрацией.
- Давление в сети — для эффективной промывки нужно не менее 2–2,5 бар; при меньшем давлении ставится фильтр с приводным сканером.
- Дренаж рядом с фильтром и электропитание для контроллера.
Где применяются самопромывные фильтры
На водозаборных узлах и в котельных, где подача воды непрерывна; в пищевой промышленности перед технологическими линиями; в оборотных системах охлаждения, где вода несёт окалину и биообрастания; перед мембранными установками, где механическая взвесь необратимо повреждает мембраны. На скважинах с песком такой фильтр защищает клапаны управления обезжелезивателей и умягчителей.
Самопромывной фильтр для квартиры, дома и предприятия
Бытовой самопромывной фильтр — магистральный фильтр грубой очистки с резьбовым соединением ½–1¼″, прозрачной колбой, сеткой 90–100 мкм и шаровым краном для промывки. Популярные модели, например Honeywell с редуктором давления и манометром, ставят на вводе холодной воды в квартире или частном доме перед счётчиками, водонагревателем и сантехникой. Промывка у них ручная: достаточно открыть кран на несколько секунд, и напор воды смоет осадок в канализацию. Для горячей воды и отопления выпускаются исполнения на температуру до 80–90 °C.

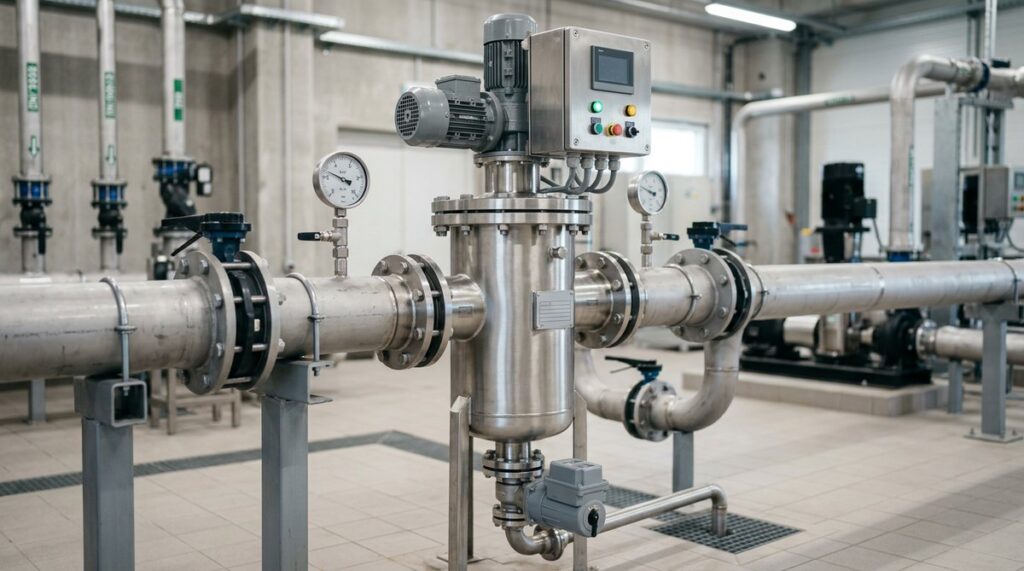

Промышленный фильтр того же принципа отличается масштабом: корпус из стали на DN 50–300, трубопроводная арматура на фланцах, автоматика с датчиком перепада давления и промывка без перерыва водоснабжения. Именно такие фильтры ПВК закладывает в узлы механической очистки на скважинах, водозаборах и в котельных. Степень очистки выбирается по следующей ступени, а комплект поставки включает дренажный клапан, манометры и шкаф управления.
Монтаж и эксплуатация
Фильтр врезается в трубопровод с манометрами до и после, байпасом на время ревизии и дренажной линией в канализацию. Автоматические исполнения подключаются к контроллеру, который задаёт режим промывки: по перепаду давления, по таймеру или по обоим условиям. При пусконаладке режим настраивается под фактическую загрязнённость воды: слишком частая промывка увеличивает сброс, слишком редкая — засорение и износ сетки.
Сервис сводится к ежегодной ревизии сетки, уплотнений и дренажного клапана. Сетка меняется при механическом повреждении, что при правильно выбранной ячейке происходит редко.
Проектирование, монтаж и сервисное обслуживание
ПВК подбирает фильтр по анализу воды и расходу, проектирует узел с байпасом и дренажом, поставляет оборудование с паспортом и сертификатом, выполняет монтаж и пусконаладку. На оборудование действует гарантия производителя. По сервисному договору выполняются ревизия, поставка запчастей и перенастройка режима промывки при изменении источника.
Самопромывной фильтр в составе системы водоподготовки: условия поставки
- Формат поставки. В комплекте системы очистки воды или узла механической очистки ПВК, а также при доукомплектации действующих установок; отдельные заявки на фильтры без системы не обрабатываем.
- Сроки. Ручные и автоматические фильтры DN 20–100 — со склада или 5–10 дней; сопловые исполнения DN 150–300 — 3–6 недель под заказ.
- Доставка по Москве и области своим транспортом, по России — транспортными компаниями.
- Оплата по счёту, работаем с НДС, в рамках общего договора на систему очистки воды.
- Документы: паспорт, руководство по эксплуатации, сертификат соответствия, декларация ТР ТС.
- Гарантия производителя 12–24 месяца, на монтаж и пусконаладку ПВК — гарантия на работы; сервисный договор после запуска.
Частые вопросы
Сколько воды уходит на промывку?
1–3 % от потока при промывке по перепаду давления. При настройке по таймеру с малым интервалом сброс растёт, поэтому на пусконаладке режим подбирается под фактическую загрязнённость.
Нужно ли электропитание?
Для автоматических исполнений — 220 В на контроллер и привод клапана. Ручные и полуавтоматические фильтры работают без электричества, но требуют участия оператора.
Какая тонкость очистки нужна перед обратным осмосом?
Фильтр на 50–100 мкм снимает основную взвесь, а перед мембранами дополнительно ставится картриджный фильтр 5 мкм — он входит в комплект установок обратного осмоса.
Работает ли самопромывной фильтр при низком давлении?
Обратная промывка требует 2–2,5 бар. При меньшем давлении выбирается конструкция со сканером и приводом либо ставится подкачивающий насос.
