Сетчатый фильтр (грязевик) — простейший фильтр грубой очистки воды: корпус с металлической сеткой, которая задерживает песок, окалину, ржавчину и волокна на вводе трубопровода. Он ставится первым в любой схеме очистки воды и защищает счётчики, регуляторы давления, насосы и фильтры следующих ступеней. ООО «Первая водная компания» (ПВК) применяет сетчатые фильтры и грязевики для воды в муфтовом и фланцевом исполнении DN 15–300 с сеткой от 50 до 1 000 мкм в составе своих систем очистки воды, подбирает их под расход и давление объекта и доукомплектовывает ими действующие установки.
Как устроен сетчатый фильтр

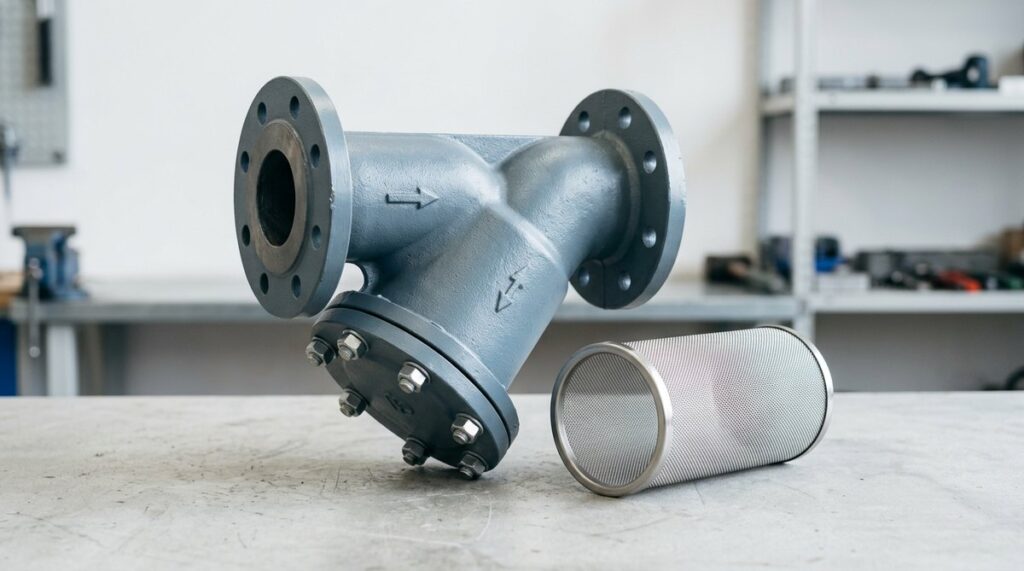

Корпус имеет Y-образную или угловую форму с отводом под сетчатый элемент. Вода входит, проходит сквозь цилиндрическую сетку из нержавеющей стали изнутри наружу, а частицы крупнее ячейки остаются внутри стакана. Стакан закрыт крышкой или пробкой; на большинстве моделей есть дренажная пробка или кран для промывки без снятия элемента.
Грязевик отличается от косого сетчатого фильтра наличием отстойной камеры: тяжёлые частицы оседают под собственным весом, сетка задерживает только то, что не осело. Поэтому грязевик медленнее забивается на воде с песком и окалиной и ставится на вводах тепловых пунктов, перед насосами и котлами.
Типы и исполнения
| Исполнение | Присоединение | Диаметр | Материал корпуса | Давление | Применение |
|---|---|---|---|---|---|
| Косой сетчатый муфтовый | резьба | DN 15–50 | латунь, нержавеющая сталь | до 16 бар | ввод в здание, обвязка оборудования |
| Косой сетчатый фланцевый | фланцы | DN 50–300 | чугун, сталь, нержавеющая сталь | до 16 бар | магистрали, насосные станции, ЦТП |
| Грязевик вертикальный / горизонтальный | фланцы, приварка | DN 50–300 | сталь | до 16–25 бар | тепловые пункты, котельные, ввод объекта |
| Магнитно-сетчатый | резьба, фланцы | DN 15–200 | чугун, латунь | до 16 бар | системы отопления, защита насосов от окалины |
| Сетчатый с промывкой | резьба, фланцы | DN 20–100 | латунь, нержавеющая сталь | до 16 бар | там, где нельзя останавливать подачу |
Тонкость очистки задаётся ячейкой сетки. Стандартные значения — 100, 200, 300, 500 и 1 000 мкм; для трубопроводной арматуры и насосов достаточно 300–500 мкм, для защиты клапанов управления фильтров и мембран — 100 мкм и тоньше. Если вода несёт много взвеси, лучше поставить грубую сетку и за ней самопромывной фильтр, чем одну мелкую сетку, которую придётся чистить ежедневно.
Типоразмеры сетчатых фильтров и грязевиков, которые мы применяем
Ниже — исполнения, которые закладываем в узлы механической очистки. Отдельно от систем очистки воды арматуру, как правило, не поставляем: сетчатый фильтр входит в комплект установки или узла ввода и считается в общей смете.
| Позиция | DN | Присоединение | Корпус / сетка | Ячейка, мкм | PN, бар |
|---|---|---|---|---|---|
| Фильтр сетчатый косой муфтовый | 15–50 | резьба | латунь / нерж. сталь | 300–500 | 16 |
| Фильтр сетчатый косой муфтовый с промывкой | 20–50 | резьба | латунь / нерж. сталь | 100–300 | 16 |
| Фильтр сетчатый косой фланцевый | 50–150 | фланцы | чугун / нерж. сталь | 300–1 000 | 16 |
| Фильтр сетчатый косой фланцевый | 200–300 | фланцы | чугун, сталь / нерж. сталь | 500–1 000 | 16 |
| Фильтр сетчатый фланцевый нержавеющий | 50–200 | фланцы | нерж. сталь AISI 304/316 | 100–500 | 16–25 |
| Грязевик вертикальный | 50–200 | фланцы / приварка | сталь / нерж. сталь | грубая | 16–25 |
| Грязевик горизонтальный | 50–300 | фланцы / приварка | сталь / нерж. сталь | грубая | 16–25 |
| Фильтр магнитно-сетчатый | 15–200 | резьба / фланцы | чугун, латунь / нерж. сталь + магнит | 300–500 | 16 |
В составе поставки — паспорт и сертификат соответствия, по запросу — расчёт перепада давления под ваш расход.
Как подобрать сетчатый фильтр
Диаметр фильтра выбирается по диаметру трубопровода и расходу с проверкой скорости потока: для сетчатых фильтров она не должна превышать 1,5–2 м/с, иначе перепад давления на чистой сетке уже выйдет за 0,1 бар, а на загрязнённой — за допустимые 0,5 бар. Для воды с песком фильтр берут на типоразмер больше трубы, чтобы увеличить площадь сетки и удлинить интервал между промывками.
- Диаметр трубопровода и расход, м³/ч, с учётом пикового.
- Рабочее давление и температура — для ГВС и теплосетей нужен корпус на 150 °C.
- Характер загрязнений — песок, окалина, ржавчина, волокна.
- Требование следующей ступени — оно определяет ячейку сетки.
- Возможность остановки потока на чистку — иначе нужна промывка или байпас.
Сетчатый фильтр для воды: квартира, дом и предприятие
Сетчатые фильтры различаются не принципом, а размером и конструкцией. В квартире и частном доме ставят компактный фильтр грубой очистки с резьбовым соединением ½–1″ из латуни: его устанавливают на вводе холодной и горячей воды перед счётчиками, часто в одном корпусе с редуктором давления и манометром. Такой фильтр задерживает песок и ржавчину из водопровода, а промывка выполняется через кран в нижней части колбы.
На предприятии, в котельной и на тепловом пункте используются фланцевые фильтры и грязевики DN 50–300 с корпусом из чугуна или стали; материал сетки — нержавеющая сталь. Основной критерий выбора для них — пропускная способность и перепад давления при рабочем расходе: чем больше площадь фильтрации, тем реже обслуживание. ПВК применяет такие фильтры в составе систем очистки воды и закладывает их в узлы механической очистки, которые обеспечивают защиту насосов, клапанов и фильтров следующих ступеней от механических примесей.
Обслуживание
Сетчатый фильтр не имеет расходников: сетка промывается и служит годами. Признак засорения — рост перепада давления на манометрах до и после фильтра. На фильтрах с дренажным краном промывка выполняется открытием крана на 10–20 секунд под давлением сети; на фильтрах с пробкой — снятием стакана и промывкой сетки. Периодичность зависит от источника: на городском водопроводе раз в квартал, на скважине с песком — еженедельно, и тогда экономически оправдан переход на автоматическое самопромывное исполнение.
Где применяются
Сетчатые фильтры стоят на вводе везде, где мы строили системы очистки воды: перед насосами Grundfos, Wilo, KSB, перед фильтрами обезжелезивания и умягчителями, чей клапан управления заклинивает песком. В котельных и на ТЭЦ грязевики ставятся на подпитке и обратной линии теплосети; в ЖКХ — в ИТП и ЦТП перед теплообменниками.
Сетчатый фильтр, грязевик, самопромывной: что выбрать
| Критерий | Сетчатый фильтр | Грязевик | Самопромывной фильтр |
|---|---|---|---|
| Тонкость очистки | 100–1 000 мкм | грубая, 500 мкм и крупнее | 50–500 мкм |
| Обслуживание | ручная промывка сетки | периодическая продувка | автоматическая промывка |
| Остановка потока | нужна | нужна | не нужна |
| Электропитание | нет | нет | нужно для автоматики |
| Стоимость | минимальная | низкая | выше в 3–5 раз |
| Где оправдан | чистая сеть, малые расходы | теплосети, окалина | непрерывные производства, скважины с песком |
Поставка и монтаж
ПВК поставляет сетчатые фильтры и грязевики в комплекте узлов механической очистки и при доукомплектации действующих установок, с паспортом и сертификатом соответствия. Для проектных организаций готовим спецификацию с диаметрами, ячейкой сетки и перепадом давления. Монтаж выполняется вместе с общим монтажом установки или силами заказчика по нашей схеме обвязки с манометрами и байпасом.
Сетчатый фильтр в составе системы водоподготовки: условия поставки
- Формат поставки. В комплекте установки очистки воды, узла механической очистки или при доукомплектации действующей системы ПВК; отдельные заявки на арматуру не обрабатываем.
- Сроки. Фильтры ходовых диаметров ставим в комплект установки со склада в Москве; нестандартные сетки и грязевики под приварку — 7–14 дней.
- Доставка по Москве и Московской области собственным транспортом, в регионы — транспортными компаниями до терминала или до двери.
- Оплата по счёту для юридических лиц, работаем с НДС; для бюджетных организаций — по договору с отсрочкой.
- Документы: паспорт изделия, сертификат соответствия, при необходимости — санитарно-эпидемиологическое заключение для питьевого водоснабжения.
- Гарантия производителя 12–24 месяца; на монтаж, выполненный ПВК, — гарантия на работы.
Реализованные объекты с этим оборудованием
Угличский сыродельно-молочный заводСкважинная вода с железом, жёсткостью и высокой минерализацией. Пять ступеней: механическая очистка, аэрация AR 3672, обезжелезивание ОВ 3672, дозирование антискаланта KD 601, обратный осмос OS 8040-10. Вода технологического качества, работы под ключ.
Логопарк СеверЖелезо в воде и пиковый график водопотребления. Аэрация AR 3672, обезжелезивание ОВ 3672, накопительная ёмкость 8 000 л с насосной установкой, УФ-обеззараживание. Пики закрыты без увеличения производительности станции.
СПК ПетровскийСкважинная вода с железом и требование по промывным водам. Аэрация AR 3672, обезжелезивание ОВ 3672, тонкая очистка, дозирование реагентов, УФ-обеззараживание и узел обезвоживания осадка промывных вод.Все объекты выполнены под ключ: подбор по анализу воды заказчика, проект, производство оборудования «АКВАЛАЙН», монтаж, пусконаладка и гарантия производителя. Полный список — на странице реализованные объекты. Пришлите протокол анализа воды и требуемую производительность — предложим схему по образцу похожего объекта.
Частые вопросы
Какую сетку ставить перед фильтром умягчения?
100–200 мкм. Клапан управления умягчителя чувствителен к песку, а более мелкая сетка на вводе быстро забивается без выигрыша в защите.
Чем грязевик отличается от сетчатого фильтра?
Наличием отстойной камеры. Грязевик рассчитан на тяжёлые частицы, которые оседают сами, и медленнее засоряется на окалине; сетчатый фильтр задерживает всё на сетке и требует более частой чистки.
Можно ли ставить сетчатый фильтр на горячую воду?
Да, при корпусе из латуни, стали или нержавеющей стали и уплотнениях на 150 °C. Пластиковые исполнения — только на холодную воду.
Как понять, что фильтр пора промыть?
По перепаду давления между манометрами до и после фильтра. При росте до 0,3–0,5 бар сетку промывают; работа с большим перепадом ведёт к продавливанию сетки.
Подобрать сетчатый фильтр
Назовите диаметр трубопровода, расход и источник воды — подберём исполнение, ячейку сетки и заложим фильтр в систему очистки воды. Телефон 8 800 250-96-87, заявка на странице контакты.
